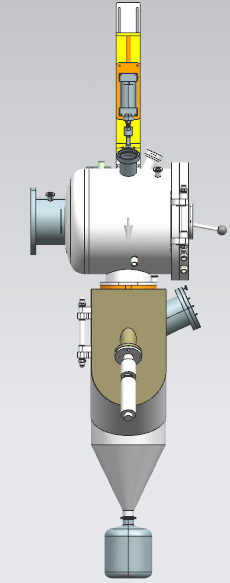

感應超聲霧化制粉爐
詳細技術參數
|
VIF真空感應熔煉爐
|
型號 |
VIF-1-AG |
|||
|
最高溫度 |
1800℃ |
||||
| 原 理 |
當熔融的金屬液體通過霧化面時，它被破碎成均勻的微米級液滴細霧，實現霧化。霧化后的微米級液滴在霧化面的旋轉離心力和駐波的作用下，被甩出霧化面，遇空氣冷卻迅速固化，形成微米級金屬固體顆粒，將這些顆粒收集起來就是所需制備的金屬粉末。而且在超聲波霧化過程中，可以精準地控制微米級液滴細霧的尺寸，從而精準的控制金屬粉末的大小。 |
||||
| 特 點 |
1、所制備的粉末具有純度高、氧含量低、球形度好、粒度分布均勻等優點 2、設備和工藝簡單，操作方便，產品質量穩定可控，能量消耗小、利用率高，成本低等顯著優勢 3、超聲霧化法具有環保、節能、低碳、衛生等顯著特點 4、超聲波頻率越高，粉末粒徑越小 |
||||
|
最大熔煉重量（按鐵液計算） |
1KG |
||||
|
制粉粒徑 |
5~30μm |
||||
|
高頻加熱電源
|
采用電源 |
高頻感應電源 |
|||
|
振蕩頻率 |
30-80KHZ |
||||
|
最大輸入功率 |
15KW |
||||
|
輸出電流 |
2-50A |
||||
|
冷卻水要求 |
≥0.2MPa ≥6L/分 |
||||
|
電源重量 |
35KG |
||||
|
負載持續率 |
100% |
||||
|
輸入電壓 |
三相380V 50或60HZ |
||||
|
加熱方式 |
感應加熱 |
||||
|
主腔體尺寸 |
Φ500× 500mm |
||||
|
腔體真空度（分子泵機組） |
< 5X10 -4Pa |
||||
|
腔體充氣壓力 |
< 0.05MPa |
||||
|
升壓率 |
<4Pa/小時 |
||||
|
斷偶保護和顯示 |
有 |
||||
|
過溫保護 |
有 |
||||
|
過流保護 |
有 |
||||
|
欠壓保護（水壓） |
有 |
||||
|
控溫模式 |
智能PID |
||||
|
控制精度 |
+/-1~ 5 ℃（600度以上） |
||||
| 超聲系統 |
諧振頻率：40KHZ 超聲功率：500W連續可調 振片寬度：16mm 驅動電源：數字式，自動開機搜頻，工作自動追頻 最大產能：5公斤/h |
||||
|
供氣系統 |
供氣系統是為霧化噴嘴提供氣體的裝置，它由閥門、高壓管和氣源匯流排組成 |
||||
|
霧化室 |
是一個能將所有裝置按要求連接在一起的容器,它是金屬液滴冷凝的空間。內壁為不銹鋼,外層為碳鋼,中間為水冷夾層 |
||||
| 粉料收集器 |
在制粉過程中有些超細粉末,隨著高速氣流沿管道飛出。如不收集一是污染環境,二是浪費材料,所以必須加以回收。目前的回收方法是采用旋風分離器和水相收集的方法來解決。 |
||||
| 控制系統 |
采用PLC加觸摸屏控制，所有操作都集成到觸摸屏上，軟件界面簡潔，操作方便，可實現一鍵抽真空。支持?jǐn)?shù)據采集、存儲和導出。 |
||||
|
觀察窗尺寸 |
Dia 90mm |
||||
|
真空機組
|
機組輸入電壓 |
380V /220V |
|||
|
波紋管 |
KF40X1000 |
||||
|
真空擋板閥 |
KF40 |
||||
|
前級真空泵BSV30
|
功率 |
1.1KW |
|||
|
電壓 |
380V |
||||
|
轉速 |
1450rpm |
||||
|
進氣口徑 |
KF40 |
||||
|
前機泵抽氣速率（L/S） |
8 |
||||
|
極限壓強 |
5X10-1Pa |
||||
|
復合真空計 |
復合真空計型號 |
ZDF |
|||
|
電源 |
220V 55W |
||||
|
控制精度 |
± 1% |
||||
|
真空計測量范圍 |
10-5 -10 5 Pa |
||||
|
二級泵 為分子泵 （方案一） |
分子泵（選配） （可以把腔體真空度抽到6X10E-4Pa）
|
分子泵型號 |
FJ620 |
||
|
輸入電壓 |
220V |
||||
|
分子泵進氣口法蘭 |
DN160 |
||||
|
分子泵抽氣速率L/S（對空氣） |
600 |
||||
|
分子泵極限壓強（Pa) |
6×10-7 |
||||
|
冷卻方式 |
水冷 |
||||
|
冷卻水壓（MPa） |
0.1-0.2 |
||||
|
冷卻水溫度 |
<25℃ |
||||
|
環境溫度 |
0~40℃ |
||||
|
建議啟動壓強 |
<100Pa |
||||
|
|
二級泵為擴散泵
（方案二） |
擴散泵（標配） 可以把腔體真空度抽到5X10E-3Pa） |
電壓 |
220V |
|
|
功率 |
2000W |
||||
|
極限真空度（在無泄露時） |
10E-5Pa |
||||
|
進氣接口 |
DN200 |
||||
|
出氣接口 |
DN40 |
||||
|
注入油量 |
0.3L |
||||
|
抽氣速率（N2） |
2000L/S |
||||
|
水冷機（選購）
|
型號 |
HZ-03A |
|||
|
最大揚程 |
38M |
||||
|
制冷量 |
7.224*10³kcal/h |
||||
|
水箱容量 |
60L |
||||
|
制冷量 |
4420Kcal/h |
||||
|
輸入總功率 |
3.2KW |
||||
|
出入水口 |
Rp1/2’’ |
||||
|
機器尺寸 |
520X1150X1145(長X寬X高) |
||||
注意事項
1、此款熔爐需在真空或氣壓小于0.02MPa（相對氣壓）的低壓條件下使用；
2、若用戶需要在氣氛條件下進行實驗，必須在進氣氣瓶上安裝減壓閥，減壓閥的氣壓設置要小于0.02MPa，
進氣流量<200SCCM（200ml/min)
3、請您仔細閱讀說明書，了解真空熔煉和惰性氣體環境下熔煉的標準操作程序。在操作過程中請密切監控并正確控制反
應容器內部壓力，否則，操作失敗可能導致設備損壞或人身傷害
4、對樣品加熱時，不建議關閉抽氣閥和進氣閥使用。若氣閥關閉對樣品加熱，要時刻關注壓力表的示數，若氣壓表示數
大于0.02MPa,必須立刻打開泄氣閥，以防不可預見的損失
如您需要定制，請聯系我公司工程師
產品概述：超聲波金屬制粉通過超聲波使熔化的金屬霧化成粉末。超聲波霧化工藝制備的金屬粉末球形度好，粉末粒度分布窄，含氧低。用超聲波霧化的方法可以制取金屬粉末。當超聲功率發生器激勵超聲換能器，使作為換能器負載的超聲工具頭振動，把熔化了的金屬溶液通過超聲振動使其霧化，然后霧滴狀的金屬微粒在空氣中冷卻、凝固后落入收粉筒，收集起來即成為金屬粉末。 各種熔融金屬的霧化，常用于制備金屬粉末或焊料粉末。如錫、銦、鉍等金屬粉末的制備。
|
序號 |
產品名稱 |
生產廠家 |
數量 |
|
1 |
爐體系統 |
南京博蘊通儀器科技有限公司 |
1 套 |
|
2 |
分子泵 |
中科科儀 |
1 臺 |
|
3 |
復合真空計 |
成都睿寶 |
1 臺 |
|
4 |
IGBT專用電源 |
深圳雙頻 |
1 套 |
|
5 |
匯流水管 |
南京博蘊通儀器科技有限公司 |
1 套 |
|
6 |
真空閥 |
川北科技 |
3 件 |
|
7 |
水冷線圈 |
南京博蘊通儀器科技有限公司 |
2套 |
|
8 |
真空管路 |
南京博蘊通儀器科技有限公司 |
1 套 |
|
9 |
說明書 |
南京博蘊通儀器科技有限公司 |
2 套 |
|
10 |
機械泵 |
寧波鮑斯 |
1臺 |
|
11 |
溫度顯示器 |
廈門宇電 |
1臺 |
|
12 |
水冷機（選購） |
南京博蘊通儀器科技有限公司 |
1臺 |
|
13 |
鋯石英保護套或氧化鋁多晶體纖維套 |
南京博蘊通儀器科技有限公司 |
1套 |
|
14 |
二次加料器 |
南京博蘊通儀器科技有限公司 |
1套 |
|
15 |
超聲系統 |
|
1套 |
