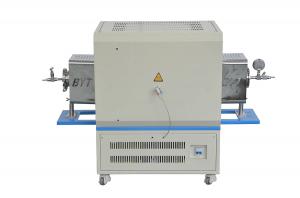

1700度管式爐單溫區管式爐
這款管式爐以硅鉬棒為加熱元件，采用雙層殼體結構和控溫儀表，能進行50段程序控溫，移相觸發、可控硅控制，爐膛采用氧化
鋁多晶纖維材料，爐管兩端能不銹鋼法蘭密封，不銹鋼法蘭上安裝有氣嘴、閥門和壓力表，抽真空時真空度能夠達到10-3 Pa,該爐具
有溫場均衡、表面溫度低、升降溫度速率快、節能等優點，是高校、科研院所、工礦企業做高溫氣氛燒結、氣氛還原、CVD實驗、真
空退火用的理想產品。
詳細技術參數
|
型號 |
TL1700-I |
TL1700-II |
TL1700-III |
|
功率 |
5KW |
5KW |
6kw |
| 爐管尺寸（OD）(mm) |
高純剛玉管:60/80/100*1000mm(管徑可選） 兩邊各放置兩個爐塞，爐塞可以阻擋爐管中心的熱輻射，必須在加熱前放置在爐膛的正確位置
|
||
| 外形尺寸 | 1300X600X860(mm) | 1300X600X860(mm) | 1300X600X940(mm) |
|
電源電壓 |
220V |
||
|
相數 |
單相 |
||
|
加熱元件 |
1800型硅鉬棒 | ||
| 控溫方式 |
采用宇電程序控溫儀表（標配） 1、50段程序控溫智能PID調節。 2、具有過溫保護 斷偶保護過溫或斷偶時電爐加熱電路自動切斷,，（當電爐溫度超過1720度或熱電偶燒斷時，主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有限的保護電爐）。 3、帶有485 通訊接口（選購軟件時標配） 4、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從斷電時爐溫開始升。 5、儀表具有溫度自整定的功能
（更換進口儀表，需要另外付費，選購）
|
||
|
爐膛材料 |
1、爐膛材料，采用優質氧化鋁多晶纖維 2、內爐膛表面涂有進口1800度高溫氧化鋁涂層，可以提高放射率，使溫場更加均衡。 |
||
|
閥門和法蘭
|
|
||
|
控制精度 |
+/- 1 ℃ |
||
|
觸發器 |
移相觸發 |
||
|
電器 |
浙江正泰 |
||
|
可控硅 |
106/16E 德國西門康 |
||
|
最高溫度 |
1700 ℃ |
||
|
額定溫度 |
1650 ℃ |
||
|
升溫速率 |
≤20 ℃/ Min （可根據要求修改） |
||
|
推薦升溫速率 |
≤10 ℃/ Min |
||
|
熱電偶型號 |
B型 |
||
|
加熱段長度 |
300mm |
||
|
溫度曲線 |
|
||
| 四周表面溫度 |
≤45℃ |
||
| 溫度校準（選配） |
定期對管式爐進行溫度校準，可保持爐溫的準確性和均勻性。您可以在本公司選購一套簡單的校準工具，輔助您完成這項工作，完整的校準套件包括標準熱電偶，溫度校準儀，補償導線 |
||
|
真空系統 （選購） |
1、單級泵 TW-1.5A 2、 雙級泵 2XZ-2 3、 VS-0.1真空系統
4、 VS高真空系統 5、 恒壓泵 6、英國PCG550（INFICON）電容真空計 1、一般粗略抽真空、把爐管里面的氣體趕出來用：TW-1.5A單級泵即可。 2、雙級泵2XZ-2 真空泵能夠把管式爐爐管的真空度抽到10Pa左右。 3、VS-0.1真空系統能夠把管式爐爐管內的真空度抽到0.1Pa（并配帶有電阻真空計顯示）。 4、VS高真空系統（該系統是由分子和機械泵組成）能夠把管式爐爐管內的真空度抽到10-3 Pa。 5、恒壓泵（該系統可以把管內壓力控制在-100.0KPa~100.0KPa）。 6、英國（INFICON）電容真空計（測量范圍3.8x10-5 -1125 Torr、可檢測各種氣體，包括混合氣體，測量精確、重復性好、可選防腐類型PCG554）
7、您可在本公司選購一個冷的真空阱，以避免對真空泵造成污染、
冷阱 |
||
|
供氣系統 （選購） |
1、鼓泡器 2、質量流量計供氣系統 3、液態蒸發器 |
||
質保期
一年保修，終身技術支持
特別提示：1.耗材部分如加熱元件，爐管，樣品坩堝等不在保修期內。
2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。
注意事項
1.爐管內氣壓不可高于0.02MPa
2.由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa
3.當使用的爐管為剛玉管時，爐體溫度高于1500℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當
4.進入爐管的氣體流量需小于200SCCM，以避免冷的氣流對熱爐管的沖擊
5.對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開排氣閥，以防意外發生（如爐 管破裂，法蘭飛出等）
6.不要在氧化鋁管中使用石墨坩堝
7.MoSi2加熱元件不得長時間在在低溫下(400℃-700℃)使用,否則將可能損壞加熱元件
1、加熱元件
.jpg)
（1）、硅鉬棒的熱端粗度D1為7mm、一般廠家采用的6MM、加熱端粗、不容易彎曲、棒子的表面負荷低，使用壽命長。
（2）、采用的是熱彎技術，電阻均勻，使用壽命長
（3）、Lu冷端長度為210mm， 400X300X300爐子為260 ，一般廠家采用180mm, 冷端長爐頂溫度低。
（4）、硅鉬棒表面氧化非晶膜致密，能夠比較好的保護硅鉬棒。
2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
3、可以與電腦連接
該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
4、爐膛
進口爐膛 VS 國產爐膛
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、該爐膛不掉粉、材料保溫性能好、反射率高、溫場均衡，抗熱漲冷縮能力強
5、可選UL認證電氣板 （全部通過UL認證的進口電器）
6、觸發器
.jpg)
軟啟動限流觸發器 大部分廠家使用
的非限流廈門博特觸發器
1、移相觸發（帶軟啟動和限流功能）
2、限流功能：無論怎么樣設置升溫速率，我們電爐的二次電流始終被限制在170A以內，有效的保護了設備。由于采用限流功能，高溫下可開爐門。如果您使用的電爐需要在升溫過程中對爐子的升溫速率進行限制（例如：規定在1400℃后不得超過3℃/min等）即采用非限流觸發器。升溫速率設置錯誤或者升溫速率過快、這時電流會非常大，設備會跳閘或燒壞。
3、軟啟動功能：開機時電流會慢慢增大，對加熱元件的沖擊較小，有利于加熱元件壽命的延長
4、保護功能：如果電流超過限制電流、觸發器會自動切斷觸發功能以切斷電流保護電爐。
7、UL認證變壓器
8、多款可供選擇的各種法蘭 （直徑從25到250mm）
鉸鏈?zhǔn)椒ㄌm（選購） 可以接電阻真空計和KF25波紋管的法蘭（選購） 水冷法蘭（選購）
9、認證
.jpg)
10、底腳
11、氧化鋁爐塞
12、不銹鋼支撐架
13、全圖
|
描敘 |
數量 |
圖片 |
|
TL1700管式爐 |
1 臺 |
|
|
剛玉管 |
1根 |
|
|
不銹鋼法蘭 |
1 套 |
|
|
不銹鋼爐鉤 |
1根 |
|
|
氧化鋁爐塞 |
1 對 |
|
|
高溫手套 |
1 付 |
|
|
氧化鋁坩堝 |
1 個 |
|
|
COM轉USB接口（選配） |
1 套 |
|
|
說明書 |
1 份 |
|
|
軟件（選配） |
1 份 |
|
|
供氣系統 |
|
||
|
|
|||
|
抽氣系統 |
真空泵 |
|
|
|
|
|
||
|
FX-16 |
|
||
|
德國普發分子泵 |
|
||
|
電阻真空計 |
|
||
|
復合真空計 |
|
||
|
波紋管 |
KF25 |
|
|
|
KF40 |
|||
|
真空擋板閥 |
KF25 |
|
|
|
KF40 |
|||
|
KF卡套 |
KF25 |
|
|
|
KF40 |
|||
|
KF三通 |
KF25 |
|
|
